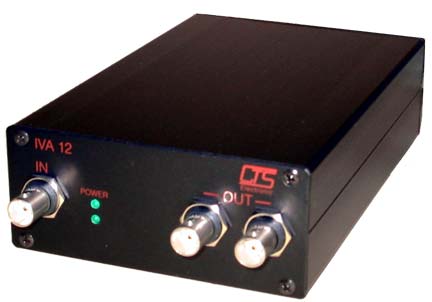

Produkte > Video : IVA 12


Datenblatt als PDF

IVA 12 ist ein Isolated Video Amplifier zur galvanischen Trennung von Composite-Videosignalen mit einer Bandbreite bis 15 MHz.
Bei Verwendung mehrerer Verstärker können auch RGB und Y/C Signale getrennt werden.





Technische Daten
Eingangsimpedanz 75 Ohm
Eingangspegel 1 Vss (3 Vss max.)
Ausgangsimpedanz 75 Ohm
Ausgangspegel 2 Vss (8 Vss max.)
Frequenzgang bis 6 MHz - 1 dB
bis 15 MHz - 3 dB
Differentielle Verstärkung 1,5 % bei 4,43 MHz
Differentielle Phase 1,5° bei 4,43 MHz
Verstärkung (einstellbar) typ. 2
Überspannungsfestigkeit 2,5 kV RMS t = 1 Minute
800 V RMS t = unbegrenzt
1000 V DC t = unbegrenzt
Spannungsversorgung 230 V / 50 Hz
Abmessungen (B x H x T) 105 mm / 44 mm / 164 mm
Gewicht 920g
Preis Euro 310,00
Alle Preise verstehen sich netto, zzgl. der ges. Mehrwertsteuer.

Datenblatt als PDF zum Download.
